VOCs的闪点、爆炸极限及VOCs治理设备防爆识别
VOCs治理工程的安全性越来越受到客户的重视,达标排放的前提是安全。有机废气大多为易燃易爆物质,被处理的VOCs混合气的爆炸性问题更是方案设计不可或缺的部分。来看看这几天发生的化工企业爆炸事件!

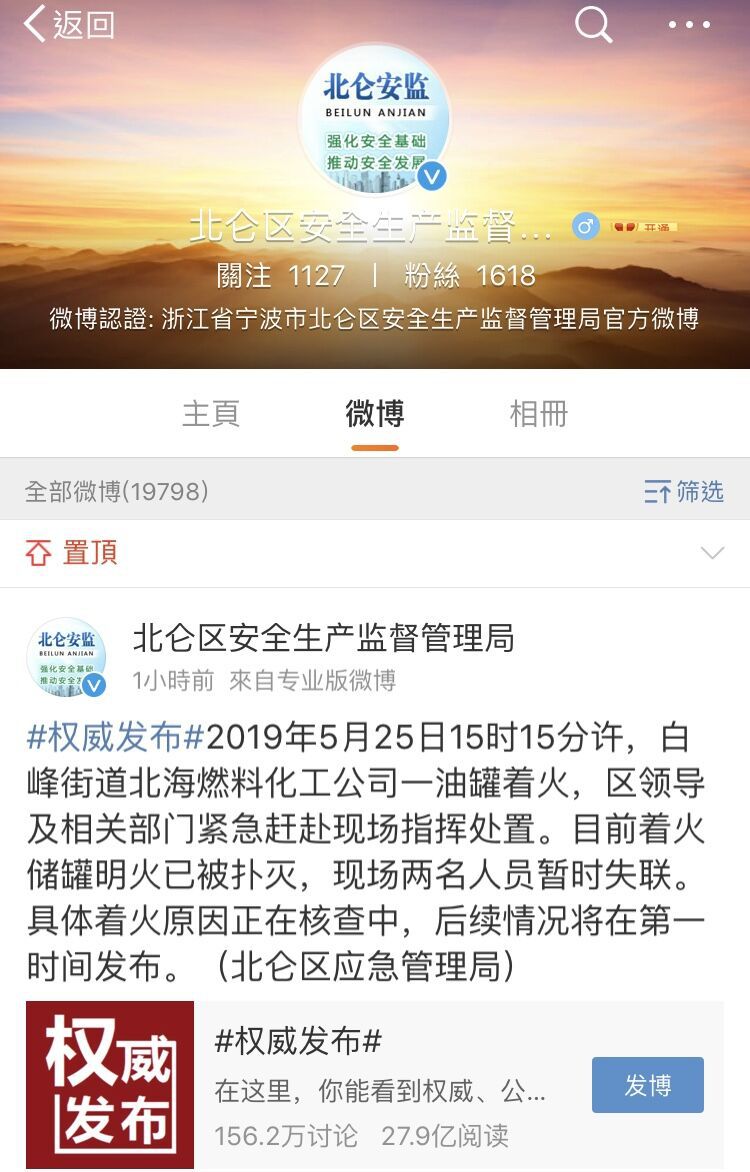

5月25日15时15分许,浙江省宁波市北仑区白峰街道北海燃料化工公司一油罐着火。
目前着火储罐明火已被扑灭,现场两名人员暂时失联。具体着火原因正在核查中。

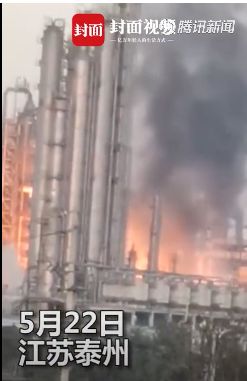

发生时间:2019年5月22日凌晨 4点40分左右
发生企业:泰州滨江工业园一化工厂
发生原因:气体分馏装置脱丙烷塔回流罐发生泄漏起火
2019年5月22日凌晨 4点40分左右,位于江苏省泰州市滨江工业园区的泰州东联化工有限公司突发火灾。现场浓烟滚滚,发生事故是因30万吨气体分馏装置脱丙烷塔回流罐发生泄漏起火。泄漏起火介质为碳四,目前正在进行系统泄压并控制灭火,火情得到有效控制。气体分馏装置已紧急停工,切断上下游系统截断阀,事故未造成人员伤亡。
接到报告后,消防、应急、公安、环保等部门立即赶赴事故现场处置。经组织力量扑救,并采取紧急停车、关闭上下游系统切断阀、系统泄压等措施。至7时36分明火完全扑灭,未造成人员伤亡。现场水、气持续监测显示,未对周边环境造成影响。
发生时间:5月21日凌晨0点50分左右
发生企业:福建省泉州市泉港区一公司
发生原因:火情发生后,经消防队及时处置,明火已扑灭,事故原因正在调查中。
2019年5月21日凌晨,福建省泉州市泉港区一公司发生着火事故。据了解,发生火情的地方是当地公司的一个仓库,过火面积大约400平。火情发生后,经消防队及时处置,明火已扑灭,事故原因正在调查中。
公开资料显示,泉州新华福合成材料有限公司位于福建省泉州市,主要生产复合用聚氨酯树脂,鞋用聚氨酯树脂,热塑性聚氨酯弹性体橡胶(TPU),聚氨酯组合料,聚酯多元醇等化工新材料。
因此,安全事故频发,触目惊心!易燃易爆的有机气体是VOCs,针对VOCs,首先,分享几个基本概念。①闪点是指可燃气体挥发出的蒸气和空气的混合物与火源接触能够闪燃的最低温度。闪点越低,引发火灾事故的危险性越大。如常见的VOCs类汽油、苯、酒精等闪点在28℃以下,容易引发火灾事故。②爆炸极限也称爆炸浓度极限,是指可燃物质(可燃气体、蒸气和粉尘)与空气(或氧气)必须在一定的浓度范围内均匀混合,形成预混气,遇着火源才会发生爆炸,这个浓度范围。
例如常见的VOC:苯,其与空气混合的爆炸极限为1.5%~9.5%,前后两个数字分别称为爆炸下限和爆炸上限,这两者有时亦称为着火下限和着火上限。在低于爆炸下限时不爆炸也不着火;在高于爆炸上限时不会爆炸,但能燃烧。这是由于前者的可燃物浓度不够,过量空气的冷却作用,阻止了火焰的蔓延;而后者则是空气不足,导致火焰不能蔓延的缘故。常见物质的爆炸极限如下,仅供参考:
附:混合气体的爆炸极限计算(仅供参考)
公式为:Lm=1/(Y1/L1+Y2/L2+Y3/L3),式中:
Lm——混合VOCs爆炸极限(%);
Y1、Y2、Y3——混合物中组成(%);
L1、L2、L3——混合气体各组份相应的爆炸极限(%)。
例如:一天然气组成如下:甲烷80%(L下=5.0%)、乙烷15%(L下=3.22%)、丙烷4%(L下=2.37%)、丁烷1%(L下=1.86%)
求该天然气的爆炸下限。解:Lm=1/(80/5+15/3.22+4/2.37+1/1.86)= 4.369%
此外,越来越多的朋友关注VOCs治理设备的防爆,作为用户,首先应该要学会如何识别防爆治理设备的相关参数。如下几个要点可供同行朋友参考:
一、 危险场所区域划分
首先识别场所。按场所中存在物质的物态的不同,将危险场所划分为爆炸性气体环境和可燃性粉尘环境。
按场所中危险物质存在时间的长短,将两类不同物态下的危险场所划分为三个区,即:对爆炸性气体环境,为 0 区、 1 区和 2 区;对可燃性粉尘环境,为 20 区、 21 区和 22区。
针对爆炸性气体环境, GB 3836.14 - 2000 标准中规定:
0 区:爆炸性气体环境连续出现或长时间存在的场所。
1 区:在正常运行时,可能出现爆炸性气体环境的场所。
2 区:在正常运行时,不可能出现爆炸性气体环境,如果出现也是偶尔发生并且仅是短时间存在的场所。
在此,“正常运行”是指正常的开车、运转、停车,易燃物质产品的装卸、密闭容器盖的开闭,安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态。
危险物质 | 长期存在 | 正常运行时存在 | 仅在不正常时存在 |
气体 | 0 区 | 1 区 | 2 区 |
二、 防爆标志解析
